斜床身式數控車床是一種高精度、高效率的自動化機床，它是傳統刀具與數控技術相結合的產物。這種機床的床身結構是斜置式的，通常有30度、45度、60度、75度等不同的斜角。斜床身的設計大大改良了機床在工作中的抗彎、抗扭剛度，提高了機床的穩定性。
TC系列斜床身式數控車床是一款高速精密數控車床。數控系統能同時控制X,Z軸移動，可高效自動完成黑色金屬、有色金屬和部分非金屬零件軸類及盤類零件的內外圓柱面、圓錐面、圓弧表面、端面、切槽、各種螺紋（公英制螺紋、圓錐螺紋、變徑螺紋、端面螺紋）、鉆孔、鉸孔、鏜孔、倒角等工序的切削加工。加裝動力刀塔后，可完成銑削，鉆孔，攻絲等更多復雜加工工序。
機床優點：

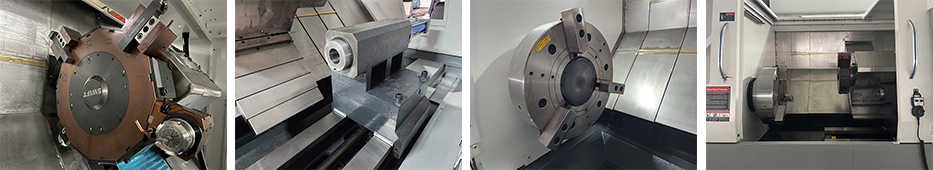

高剛性——采用整體式高強度HT300鑄鐵床身，采用45°傾斜床身結構，具有足夠的剛性和良好的精度保持性好。
高精密——采用臺灣高精度高剛性滾柱線性導軌和高精密預拉伸滾珠絲杠，高精度高剛性套筒式主軸單元。確保整個機床持續高精度工作。
高負載——尾座采用平導軌設計，主軸箱垂直安裝，在保證機床穩定性的同時，大大提高機床負載。
高效率——高主軸轉速，高移動速度，極短的換刀時間，自動排屑。保證機床高效率生產。
安全——全封閉防護嚴防三漏，鋼化玻璃安全窗，操作安全舒適。
|
基本配置： 廣數GSK980TDI系統 三爪中空液壓卡盤 12工位液壓刀塔 液壓尾座 自動移動尾座 伺服主軸電機 自動潤滑系統 自動冷卻系統 全防護罩 鏈式排屑機 |
Standard Accessories： Controller：GSK980TDI Hydraulic Hollow 3-jaw chuck 12T Hydraulic turret Hydraulic Tailstock Tailstock auto movement Servo spindle motor Auto lubrication system Auto Cooling system Full splash cover Chain Type Chip Conveyor |
|
可選配置： FANUC、SIEMENS等其他系統 12工位(Y軸)動力刀塔， 可編程尾座 液壓中心架 送料機 對刀儀 |
Optional Accessories： FANUC、SIEMENS or other brand controller 12T (Y axis) Powered Turret Programmable Tailstock Hydraulic Center Rest Bar Feeder Tool Setting |
|
技術參數 |
Specifications |
Unit |
TC4563 |
TC4580 |
TC45100 |
|
床身角度 |
Bed incline |
|
45° |
45° |
45° |
|
床身上回轉直徑 |
Cutting capacity over bed |
mm |
Φ630 |
Φ800 |
Φ1000 |
|
溜板上回轉直徑 |
Cutting capacity over support |
mm |
Φ430 |
Φ630 |
Φ800 |
|
最大工件長度 |
Max workpiece length |
mm |
1000/1500/2000/3000 |
||
|
卡盤尺寸 |
Chuck size |
|
A2-8 10” / A2-11 12” |
A2-11 12” |
A2-11 12” / A2-15 15” |
|
主電機功率 |
Spindle power |
kw |
15-18.5 |
18.5-22 |
22-27.5 |
|
主軸轉速 |
Spindle speeds |
rpm |
2600 |
1500 |
1000 |
|
主軸通孔 |
Spindle bore |
mm |
Φ87 |
Φ87 / Φ105 |
Φ105 / Φ130 |
|
通過棒料直徑 |
Through-spindle draw tube bore |
mm |
Φ72 |
Φ72 / Φ90 |
Φ90 / Φ115 |
|
X軸伺服電機扭矩 |
X axis servo motor |
NM |
22 |
22 |
27 |
|
X 軸行程 |
X travel |
mm |
320 |
400 |
500 |
|
Z 軸伺服電機扭矩 |
Z axis servo motor |
NM |
22 |
22 |
27 |
|
Z軸行程 |
Z travel |
mm |
1000/1500/2000/3000 |
||
|
刀塔容量 |
Turret capacity |
|
12pcs |
12pcs |
12pcs |
|
刀桿尺寸 |
Standard handle size |
mm |
25×25 |
25×25 |
25×25 |
|
尾座套筒直徑 |
Tailstock sleeve diameter |
mm |
Φ100 |
Φ120 |
Φ120 |
|
尾座套筒行程 |
Tailstock sleeve travel |
mm |
120 |
120 |
120 |
|
尾座行程 |
Tailstock travel |
mm |
700/1200/1700/2700 |
||
|
尾座套筒錐度 |
Tailstock taper |
|
MT5 |
MT6 |
MT6 |
|
定位精度 |
Positioning accuracy |
mm |
0.01 |
0.01 |
0.01 |
|
重復定位精度 |
Repeatability accuracy |
mm |
0.008 |
0.008 |
0.008 |
|
機床尺寸 |
Overall dimensions |
m |
5.1/5.6/6.2/7.3×2.3×2.5 |
||
|
機床重量 |
Weight |
kg |
5800/7200/8500/11200 |
6200/7600/8900/11600 |
7500/8900/11200/12900 |
